近日，廣州市設計院集團項目-中山大學附屬（南沙）口腔醫院施工圖設計陸續進行中。中山大學附屬（南沙）口腔醫院項目是廣州市設計院集團繼廣東省中醫院南沙醫院項目、佛山市禪城區人民醫院等大型醫院項目后，再次承接的醫療板塊項目，彰顯了廣州市設計院集團在醫療健康產業領域的設計能力。
中山大學附屬口腔醫院連續位居復旦醫院專科排行榜全國前六、華南第一。南沙口腔醫院與院本部實行一體化管理，統籌規劃發展，在為南沙區和周邊人民群眾提供高質量的口腔醫療保健服務的同時，提升南沙新區在粵港澳大灣區的社會形象及學術形象，成為海內外知名、具有廣泛影響力的世界一流的口腔醫學中心。

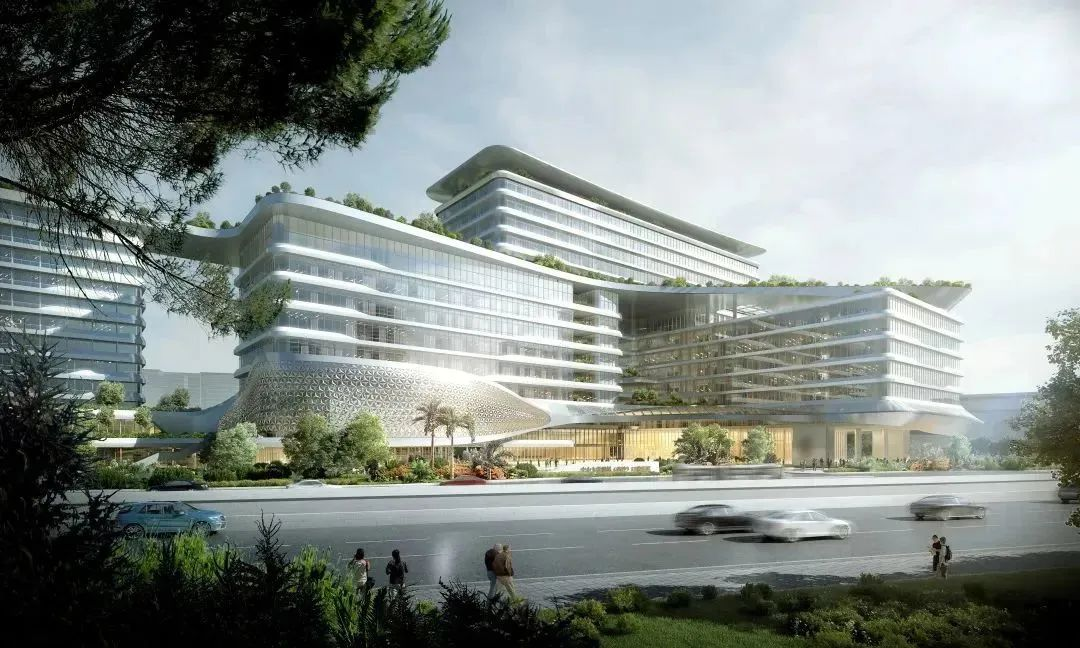

圖1-1
中山大學附屬（南沙）口腔醫院項目坐落于南沙區明珠灣起步區橫瀝島西側，毗鄰中山大學附屬第一（南沙）醫院。項目總投資約10.6億元，擬設200張床位，400臺口腔綜合治療臺，總建筑面積 103261.80 ㎡，建設內容主要包括門急診區、醫技區、住院區、科研中心和教學中心區、后勤服務區、宿舍區及配套室外工程，是集醫、教、研于一體的口腔醫學中心。
為更好配合項目落地，保證實施效果，讓醫院更直觀理解設計意圖，打造醫院滿意、患者使用方便的醫療項目，廣州市設計院集團采取了全過程BIM輔助設計的策略，主要特色技術措施如下：
一、復雜幕墻的BIM正向設計
本項目裙樓及屋面構架設置了大范圍的雙曲面幕墻、曲面幕墻，此類幕墻與主體建筑的關系、曲面鋁板的分隔和定位、幕墻構件布置等會對室內空間、結構布置以及最終的幕墻施工效果影響極大，為更好的確保曲面幕墻能最終展現出順滑、飄逸的落地效果，以及更好的處理外幕墻與室內的空間關系，我院對本項目的復雜幕墻采用BIM正向設計，在設計推敲過程中將各個曲面的鋁板分、定位、拼接反復推敲，將幕墻的框架、受力構件、連接構件等建立，達到LOD400的深度。
圖1-2
二、720°可視化BIM模型
復雜的醫療流程設計是醫療項目的一大特點、難點，設計中需與醫院進行深入溝通，了解并理解醫院在使用中的各類習慣和需求，而醫療流程的難點之一就是如何將設計成果轉換成“非專業”的信息，讓醫院及參建各方更好的理解設計意圖。為此廣州市設計院集團在本項目采用了720°可視化的BIM模型來輔助設計，將設計以一個可視化的形態展示給醫院及參建各方，確保各方交流都在同一個“頻道”上，共同建成醫院滿意、患者使用方便的“全國領先，灣區特色”的高水平口腔醫院。
圖1-3

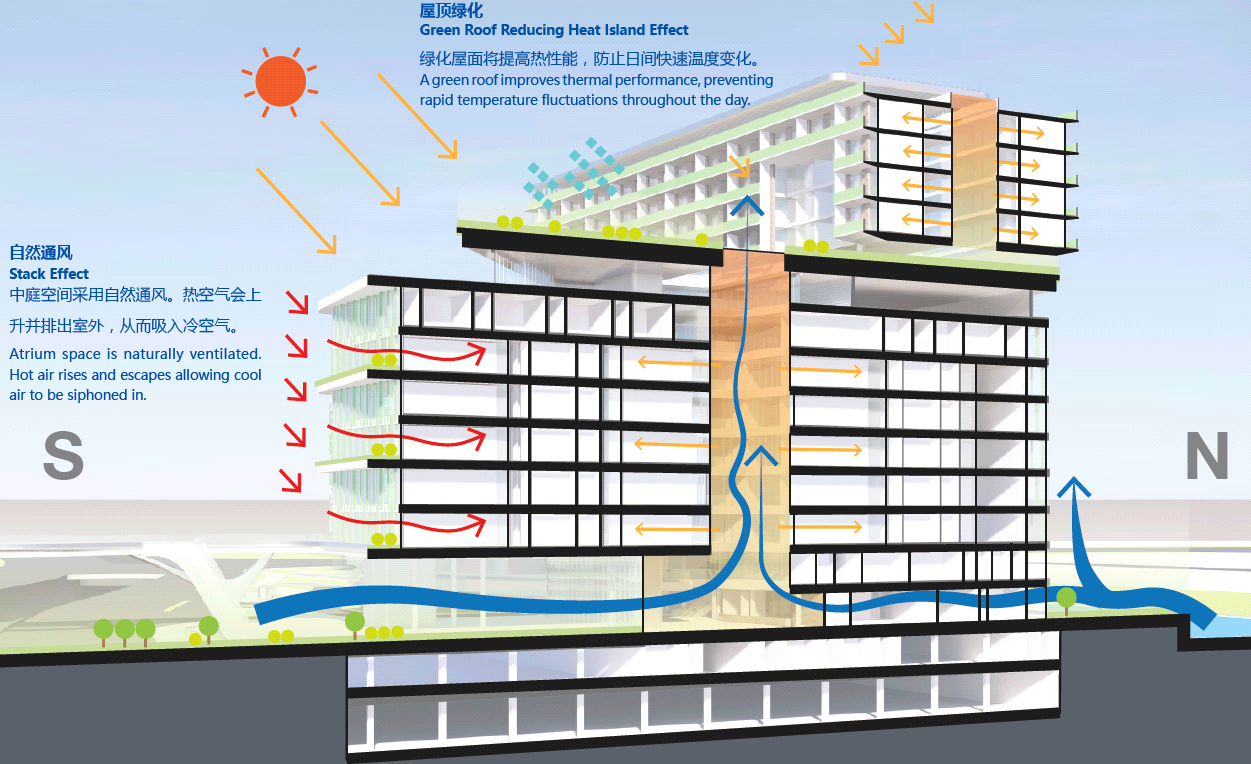

三、綠色環保的醫療建筑設計
按照 “綠色院區、 星級建筑＂ 的建設目標， 根據南沙地區氣候特點， 結合本項目特點和綠色創建理念，通過各類工程專項設計，從場地環境、節能減排、資源低耗等方面集成多項綠色建筑技術和措施，實現全院二星級綠色建筑目標。通過設置下凹綠地、雨水花園，落實海綿城市理念，打造灣區海綿城市示范點。
圖1-4
廣州市設計院集團將繼續聚焦醫療健康產業建筑領域，堅守高質量的設計水平，以更加優質的服務為醫療健康產業的建設貢獻力量。
